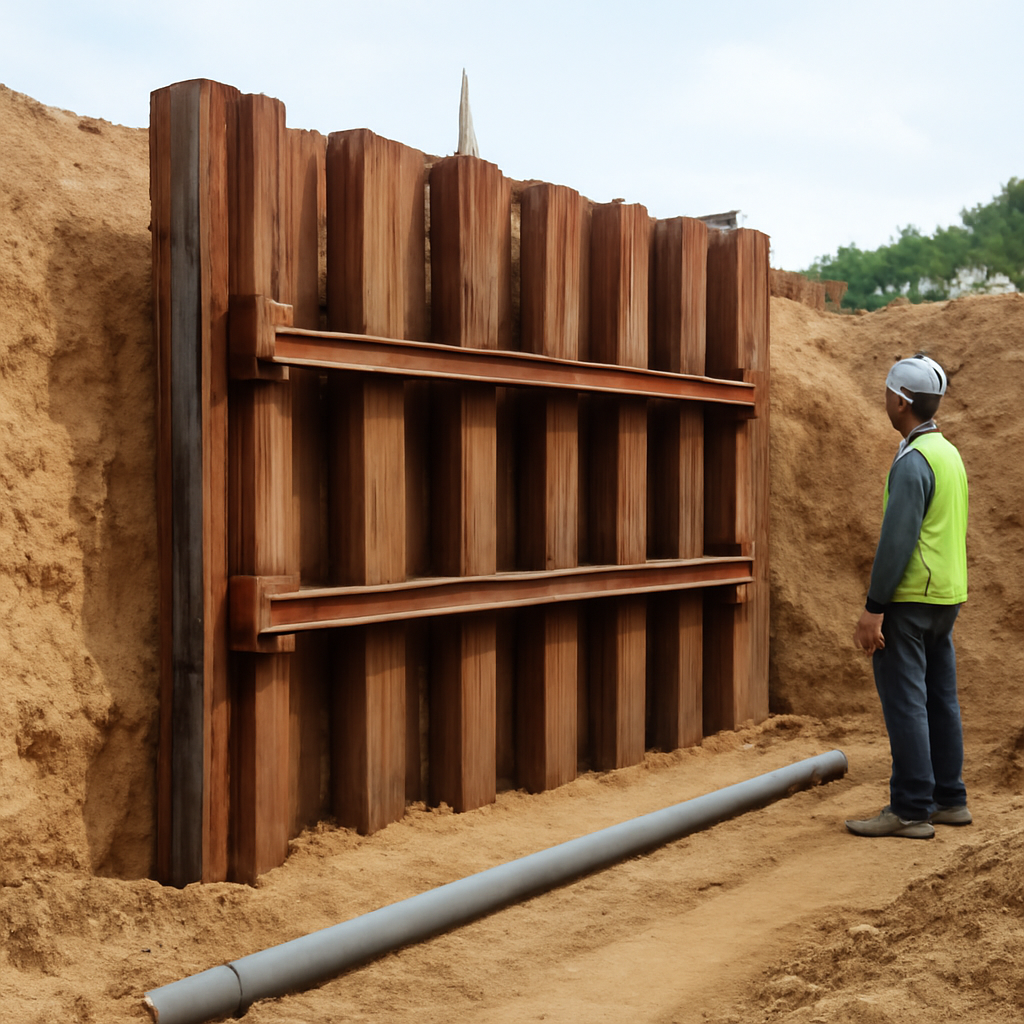

흙막이란 무엇인가
흙막이는 건축물의 지하층을 만들기 위해 터파기를 진행할 때, 굴착면의 토사가 무너지거나 주변 지반이 이동하는 것을 막는 가설 구조물과 시공 체계를 말합니다. 단순히 흙을 세워 두는 시설이 아니라, 토압과 수압을 지지하고 굴착 단계별 안정성을 확보하면서 작업 공간을 유지하는 임시 구조 시스템입니다. 현장 조건에 따라 구조체가 영구적으로 남기도 하지만, 일반적으로는 지하 골조가 완성된 뒤 철거하거나 본 구조물의 일부로 활용합니다.
건축에서 흙막이는 대지 경계, 도로, 인접 건물, 지하 매설물과 가까운 곳에서 특히 중요합니다. 굴착 깊이가 깊지 않더라도 지반이 느슨하거나 지하수가 많으면 위험이 커질 수 있으므로 깊이만으로 필요성을 판단해서는 안 됩니다. 설계자는 지반조사 결과, 주변 구조물의 기초 형식, 굴착 순서, 가설재 설치 공간과 장비 접근성을 종합해 공법을 결정합니다.
흙막이의 핵심은 벽체 자체의 강도뿐 아니라 굴착 순서, 지보재 설치 시점, 배수 방식, 계측 결과에 따라 현장을 조정하는 관리 능력에 있습니다.
설치가 필요한 상황
터파기 주변에 충분한 사면 여유가 있으면 완만한 경사의 오픈컷으로 시공할 수 있지만, 도심지 대지는 대지 경계까지 건축 범위가 확대되는 경우가 많아 수직 굴착이 요구됩니다. 다음과 같은 조건에서는 흙막이 계획을 우선 검토합니다.
- 지하층이 여러 개이거나 굴착 깊이가 커서 자연 사면으로 안정성을 확보하기 어려운 경우
- 대지 경계, 도로, 보도, 인접 건축물과의 이격거리가 짧은 경우
- 연약지반, 매립층, 모래층처럼 굴착면의 자립성이 낮은 경우
- 지하수위가 높거나 굴착 중 물 유입과 파이핑이 우려되는 경우
- 도시가스, 상하수도, 전력·통신관로 등 지하 매설물과 가까운 경우
- 인접 건물의 기초가 굴착 깊이보다 높거나 얕아 지반 변위에 민감한 경우
반대로 넓은 부지에서 주변 영향이 작고 지반 조건이 양호하다면 사면 굴착이나 부분적인 간이 지보 방식이 더 합리적일 수 있습니다. 그러나 공사비를 줄이기 위해 필요한 지보를 생략하거나 현장 판단만으로 설계를 변경해서는 안 되며, 구조·지반 분야의 검토와 관계 법령 및 인허가 조건을 확인해야 합니다.
주요 공법과 세부 유형
공법은 지반의 강도와 투수성, 굴착 깊이, 주변 민감도, 장비 진입 조건, 공사 기간에 따라 달라집니다. 하나의 공법이 모든 현장에 적합한 것은 아니며, 차수 성능과 벽체 강성, 시공 소음·진동, 철거 난이도를 함께 비교해야 합니다.
| 유형 | 특징 | 검토가 필요한 조건 |
|---|---|---|
| 엄지말뚝·토류판 | 수직 말뚝 사이에 토류판 등을 단계적으로 설치하는 방식으로 비교적 단순한 현장에 적용하기 쉽습니다. | 배면 토사의 유실, 지하수 유입, 말뚝 간격과 토류판 밀착 상태를 확인해야 합니다. |
| 강널말뚝 | 강재 판재를 연속으로 연결해 토압과 수압에 대응하며 차수 성능을 기대할 수 있습니다. | 항타 또는 압입 시 소음·진동, 인접 구조물 영향, 인발 및 재사용 계획을 검토합니다. |
| 지하연속벽 | 지중에 연속된 철근콘크리트 벽체를 조성해 높은 강성과 차수성을 확보하는 방식입니다. | 대형 장비와 넓은 작업 공간, 품질관리, 패널 접합부 및 슬러리 관리가 중요합니다. |
| 현장타설 말뚝·파일 벽 | 말뚝을 연속 또는 겹침 배치해 벽체를 구성하며 깊은 굴착이나 도심지에 활용됩니다. | 말뚝 간격, 수직도, 겹침 상태, 벽체 배면의 차수 보완을 검토해야 합니다. |
| 흙막이 버팀 방식 | 벽체 안쪽에 버팀대, 띠장 또는 앵커를 설치해 횡방향 변위를 억제합니다. | 내부 작업 공간, 버팀대 해체 순서, 앵커의 대지 경계 침범 여부를 확인합니다. |
지보 방식에 따른 구분
굴착 내부에 수평 버팀대를 설치하는 버팀대식은 안정성을 확보하기 쉽지만 장비 이동과 골조 작업을 방해할 수 있습니다. 지반 앵커식은 내부 공간을 넓게 사용할 수 있으나 앵커가 인접 대지나 공공용지에 미치는 영향을 확인해야 합니다. 철근콘크리트 슬래브를 단계적으로 시공해 벽체를 지지하는 탑다운 또는 역타 방식은 도심지 깊은 굴착에서 활용되지만, 공정 계획과 본 구조물·가설 구조물의 통합 설계가 필요합니다.
설계와 시공 진행 절차
- 현장 및 주변 조사: 지층 구성, 지하수위, 지하 매설물, 인접 건물 기초, 도로와 경계 조건을 조사합니다. 기존 자료만 의존하지 말고 필요한 경우 추가 보링이나 탐사를 실시합니다.
- 굴착 계획 수립: 평면 배치, 깊이, 굴착 단계, 장비 동선, 반출 토량, 우기와 민원 가능성을 함께 검토합니다.
- 구조·지반 검토: 벽체의 휨과 전단, 버팀재의 축력, 흙의 활동·전도·지지력, 전체 안정성, 주변 침하 및 지하수 영향을 검토합니다.
- 가설 구조물 설치: 측량으로 위치를 확인한 뒤 안내벽, 말뚝, 벽체, 띠장과 버팀재를 설계된 순서에 맞춰 설치합니다. 설치 오차와 접합부 품질을 기록합니다.
- 단계 굴착과 지보 설치: 한 번에 깊게 파지 않고 계획된 굴착 깊이마다 토사를 제거한 뒤 즉시 토류판, 띠장, 버팀대 또는 앵커를 설치합니다.
- 배수와 차수 관리: 집수정, 배수관, 웰포인트 등 현장에 맞는 방식을 적용하되, 과도한 지하수 배출로 주변 지반이 침하하지 않는지 확인합니다.
- 계측 및 대응: 벽체 변위, 지표 침하, 버팀재 하중, 지하수위, 인접 건물의 균열과 기울기를 정기적으로 측정하고 관리 기준과 비교합니다.
- 본 구조물 시공과 해체: 지하 골조가 흙막이 역할을 이어받는 순서에 따라 구조체를 시공하고, 가설재 해체 시에는 하중 전이와 되메우기 상태를 확인합니다.
시공 중에는 설계도서와 실제 지반이 다르게 나타날 수 있습니다. 예상하지 못한 연약층, 용수, 공동, 매설물 등이 발견되면 굴착을 지속하기보다 작업을 중지하고 설계자·시공자·감리자의 검토를 거쳐 보강 및 순서 변경 여부를 결정해야 합니다.
공법 선택 기준
공법을 선택할 때는 초기 자재비만 비교하지 말고 전체 생애 공사비와 위험 비용을 함께 살펴야 합니다. 벽체 강성과 차수 성능이 충분한지, 장비가 현장에 진입할 수 있는지, 인접 건물에 소음과 진동을 어느 정도 유발하는지, 공사 후 철거와 반출이 가능한지를 검토합니다.
- 지반 조건
- 점토, 모래, 자갈, 풍화암 등 층상 구성과 지하수 흐름에 따라 벽체의 자립성 및 차수 대책이 달라집니다.
- 주변 영향
- 인접 건물의 노후도와 기초 깊이, 도로의 중요도, 지하 시설물의 위치에 따라 허용 변위와 시공 방식이 달라질 수 있습니다.
- 대지와 작업성
- 장비 설치 면적, 자재 적치 공간, 토사 반출 동선, 크레인 작업 반경, 버팀재가 본 공사에 미치는 간섭을 확인합니다.
- 공사 기간
- 벽체 설치 속도, 굴착 단계, 지하수 처리, 기상 조건, 검사와 보강 가능 시간을 포함해 공기를 산정합니다.
- 환경과 민원
- 항타 소음, 진동, 분진, 야간 작업, 탁수 배출이 주변에 미치는 영향을 평가하고 저감 계획을 마련합니다.
비용은 공법의 종류뿐 아니라 굴착 규모, 벽체 깊이와 두께, 지보재 수량, 지반조사 수준, 차수 및 배수 설비, 계측 장비, 장비 반입 조건, 토사 처리 거리, 해체와 복구 범위에 영향을 받습니다. 공기가 길어지면 가설재 임대와 현장 관리비가 증가할 수 있고, 반대로 무리하게 공기를 단축하면 단계별 안정성을 확보하기 어려워질 수 있습니다. 따라서 단일 견적보다 설계 조건과 포함 범위를 명확히 한 비교가 필요합니다.
문제 예방과 현장 관리
변위와 침하 관리
가장 중요한 관리 대상은 굴착 배면의 수평 변위와 지표 침하입니다. 굴착 단계별 계측값을 초기값과 비교하고, 변화량뿐 아니라 변화 속도도 살펴야 합니다. 특정 지점의 수치가 관리 기준에 가까워지거나 짧은 기간에 급격히 변하면 굴착을 멈추고 버팀재 추가, 보강재 설치, 굴착 순서 조정, 되메우기 등의 대응을 검토합니다. 계측기는 설치 위치와 기준점을 명확히 하고, 장비 손상이나 오작동 여부도 확인해야 합니다.
지하수와 배면 토사 유실
벽체 이음부나 토류판 틈으로 물과 흙이 빠져나오면 공동이 형성되어 지표 침하로 이어질 수 있습니다. 배수만 늘리는 방식은 주변 지하수위를 낮춰 추가 침하를 일으킬 수 있으므로, 누수 위치를 찾고 차수·주입·필터층·배수 계획을 함께 검토해야 합니다. 집중호우 전에는 배수로와 집수정의 용량, 펌프 예비 장비, 전원 공급, 토사 유출 방지 시설을 점검합니다.
버팀재와 접합부
버팀대는 설치 위치와 선형, 접합부의 용접·볼트 상태, 띠장과의 밀착, 잭킹 상태를 확인해야 합니다. 자재를 임의로 절단하거나 작업 편의를 위해 버팀대를 이동하면 하중 경로가 바뀔 수 있습니다. 굴착 장비가 버팀재를 충돌하지 않도록 작업 반경을 통제하고, 해체할 때도 본 구조물의 강도와 하중 분담 상태를 확인한 뒤 단계적으로 진행합니다.
주변 건축물과 민원
인접 건물에는 사전 현황조사를 실시해 기존 균열, 누수, 기울기, 마감 상태를 기록합니다. 공사 중에는 동일 위치를 반복 관찰해 신규 변화와 기존 손상을 구분합니다. 소음·진동이 예상되는 공정은 작업 시간과 장비 운용을 조정하고, 측정 결과와 대응 절차를 현장 기록으로 남겨 분쟁에 대비합니다.
현장 점검 체크리스트
- 최신 지반조사 자료와 주변 건물·매설물 조사 결과가 설계에 반영되어 있는가
- 벽체 위치, 수직도, 깊이, 연속성, 이음부 품질을 단계별로 확인했는가
- 굴착 깊이와 지보재 설치 순서가 작업계획서와 일치하는가
- 버팀대, 띠장, 앵커의 규격과 접합부, 변형 및 손상 상태를 확인했는가
- 벽체 배면의 토사 유실, 누수, 균열, 공동 징후가 없는가
- 집수정, 펌프, 배수로, 비상 전원과 우기 대응 자재가 준비되어 있는가
- 계측기의 위치·기준점·측정 주기·관리 기준·비상 연락 체계가 정리되어 있는가
- 인접 건물과 도로의 침하, 균열, 진동을 정기적으로 기록하고 있는가
- 현장 변경 사항이 설계자와 관계 기술자의 검토를 거쳐 문서화되었는가
- 가설재 해체와 본 구조물 시공의 하중 전이 계획이 확인되었는가
자주 묻는 질문
흙막이는 굴착 깊이가 얕아도 필요한가요?
필요할 수 있습니다. 굴착 깊이뿐 아니라 지반의 자립성, 지하수, 주변 구조물과의 거리, 도로 및 매설물의 중요도를 함께 판단해야 합니다. 얕은 굴착이라도 느슨한 모래층이나 인접 건물 기초가 가까운 경우에는 별도의 안전 대책이 요구될 수 있습니다.
흙막이 공법은 어떻게 결정하나요?
지반조사 결과와 굴착 규모를 기본으로 벽체 강성, 차수 성능, 허용 변위, 장비 접근성, 소음·진동, 공사비와 공기를 비교합니다. 현장 여건이 복잡하면 한 가지 공법만 고집하기보다 벽체와 지보 방식을 조합해 검토할 수 있습니다.
굴착 중 물이 많이 나오면 계속 펌핑해도 되나요?
무조건 계속 배수해서는 안 됩니다. 과도한 양수는 주변 지하수위 저하와 지반 침하를 유발할 수 있으며, 물과 함께 토사가 유출되면 위험이 커집니다. 유입 위치와 수량을 확인하고 차수, 배수, 지반 보강 방안을 기술적으로 검토해야 합니다.
계측은 왜 필요한가요?
계측은 설계 단계의 예측과 실제 현장 거동을 비교해 위험을 조기에 발견하기 위한 수단입니다. 벽체 변위, 지표 침하, 버팀재 하중, 지하수위와 주변 구조물 상태를 관찰하면 이상 징후에 맞춰 굴착 순서나 보강 계획을 조정할 수 있습니다.
버팀대가 작업에 방해되면 임의로 옮겨도 되나요?
안 됩니다. 버팀대는 토압을 전달하는 주요 부재이므로 위치 변경이나 절단, 해체는 전체 구조계의 하중을 바꿀 수 있습니다. 작업 공간을 확보해야 한다면 구조·지반 분야 기술자의 검토를 거쳐 대체 지보와 하중 전이 절차를 마련해야 합니다.
공사비와 기간을 줄이는 가장 좋은 방법은 무엇인가요?
필요한 조사와 설계를 생략하는 방식보다 초기 단계에서 지반과 주변 조건을 정확히 파악하고, 장비 동선·토사 반출·배수·계측 계획을 통합하는 것이 안전합니다. 공법 비교 시 벽체 설치뿐 아니라 지보재 임대, 배수, 계측, 민원 대응, 해체와 복구 비용까지 포함해야 실제 차이를 판단할 수 있습니다.
흙막이 철거는 언제 진행하나요?
일반적으로 지하 본 구조물이 벽체의 역할을 대신하고, 되메우기 또는 슬래브 등 하중 전달 조건이 확보된 뒤 단계적으로 진행합니다. 정확한 시점과 순서는 구조 설계, 현장 계측, 골조 강도, 주변 지반 상태에 따라 달라지므로 시공계획서와 기술 검토를 기준으로 결정해야 합니다.
마무리
흙막이는 지하공사의 시작 단계에 설치되는 가설 구조물이지만, 인접 건물의 안전과 공사 전체의 품질·공기에 직접 영향을 주는 핵심 요소입니다. 안정적인 시공을 위해서는 현장조사에 근거한 설계, 단계별 굴착과 즉시 지보, 지하수 관리, 객관적인 계측, 변경 사항의 기술 검토가 함께 이루어져야 합니다. 실제 프로젝트에서는 설계도서와 관할 기준을 우선 확인하고, 불확실한 지반 조건이나 이상 징후가 발생하면 공인된 구조·지반 전문가의 검토를 받아야 합니다.
